O casă construită cu sistem ICF pornește de la o idee simplă: pereții din beton armat sunt turnați în cofraje care nu se demontează după întărirea betonului. Aceste cofraje sunt alcătuite, în funcție de sistem, din blocuri sau panouri termoizolante, cel mai frecvent pe bază de EPS. În interiorul lor se montează armătura și se toarnă betonul. După întărire, betonul formează nucleul portant. Cofrajul rămâne „captiv” în perete și contribuie la izolarea termică și la pregătirea suprafețelor pentru finisaje.
Cum arată un perete construit pe baza sistemului ICF
La exterior, un perete realizat astfel poate arăta ca orice alt perete finisat, însă compoziția lui este sensibil diferită. Într-o secțiune transversală se regăsesc, în linii mari, un strat termoizolant exterior, un miez continuu din beton armat și un strat termoizolant interior. Între cele două fețe ale cofrajului există elemente de legătură care păstrează geometria sistemului și ajută la montaj. Grosimea betonului, grosimea termoizolației, poziția armăturii și configurația cofrajului nu se stabilesc după o regulă universală. Aceste elemente sunt rezultatul unei proiectări și sunt calculate în funcție de sistemul utilizat, de încărcări și de cerințele clădirii.
Într-o construcție obișnuită cu beton turnat, cofrajul are rol temporar. El ține materialul proaspăt până când acesta capătă suficientă rezistență, după care este îndepărtat. În cazul sistemelor ICF, această etapă dispare. Blocurile sunt montate, armătura este poziționată, apoi betonul este introdus în golurile prevăzute de sistem. După întărire, elementele termoizolante rămân pe poziție. Asta înseamnă că aceeași operațiune de montaj creează simultan forma peretelui și o parte importantă a anvelopei termice. Sistemul trebuie însă privit ca un ansamblu proiectat, nu ca o simplă metodă de a turna beton într-un strat de polistiren.
Care este punctul zero al construcției

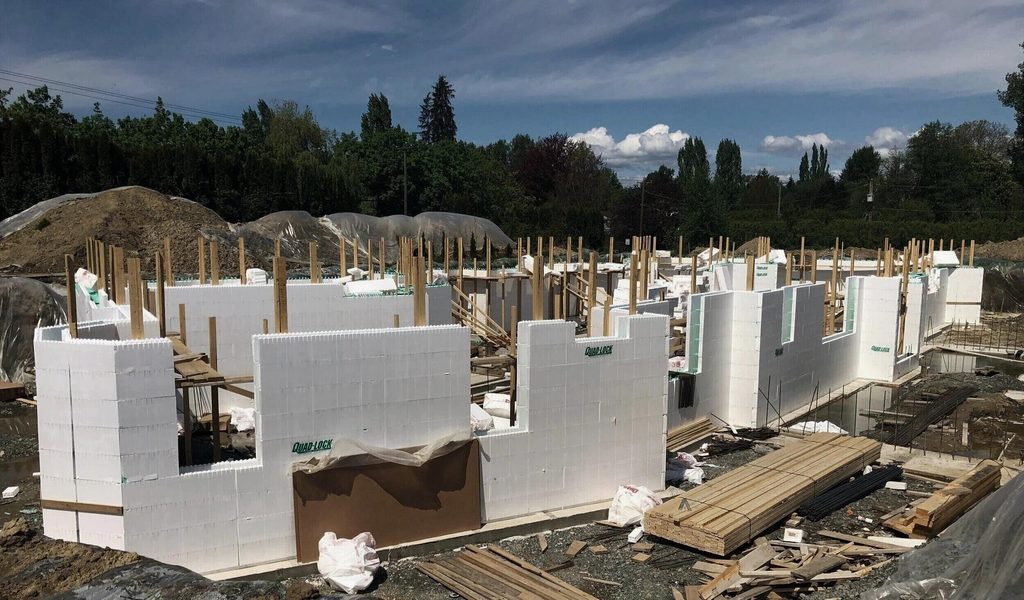

Execuția începe cu fundația, care trebuie proiectată în funcție de teren, clădire și încărcările transmise de aceasta. Peste fundație se montează primele elemente ICF. Poziția lor trebuie verificată atent dat fiind faptul că geometria de la bază influențează toate rândurile următoare. Blocurile se îmbină între ele, se montează armătura prevăzută în proiect și se pregătesc golurile pentru uși, ferestre și trecerile instalațiilor. În această etapă se folosesc și sisteme de sprijinire și aliniere, necesare pentru ca pereții să rămână verticali și stabili în timpul turnării betonului. ACI include planificarea, fundațiile, armarea, sprijinirea și execuția propriu-zisă printre etapele importante ale lucrării.
Momentul turnării este una dintre operațiunile la care execuția trebuie controlată strict. Betonul trebuie să ajungă în toate zonele prevăzute ale peretelui și să se compacteze corespunzător, fără să deplaseze cofrajul. Configurația golurilor, poziția armăturilor și modul în care betonul curge prin sistem influențează rezultatul final. De aceea, viteza de turnare, susținerea pereților și verificarea continuă a verticalității nu sunt detalii de șantier care pot fi lăsate la întâmplare. Forma spațiului interior și dispunerea armăturii pot afecta curgerea și consolidarea betonului, iar proiectarea trebuie să țină cont de particularitățile sistemului folosit.
Armătura face parte din sistemul structural
Cofrajul termoizolant nu înlocuiește armătura și nici proiectarea structurală. În interiorul peretelui se montează barele de oțel sau alte elemente de armare prevăzute de proiect, iar betonul formează nucleul structural. Diametrele, distanțele și pozițiile armăturilor depind de calculul structurii, de geometria clădirii, de deschideri, de niveluri și de acțiunile care trebuie preluate. Pentru o casă ICF, proiectarea trebuie să stabilească inclusiv modul în care pereții se leagă de fundație, planșee și acoperiș. Normele pentru beton armat și documentația tehnică a sistemului trebuie corelate înainte de începerea lucrării, nu adaptate după ce pereții au fost deja turnați.
Pereții au și rol termoizolant
Unul dintre motivele pentru care ICF este folosit la clădiri eficiente energetic este continuitatea termoizolației de pe cele două fețe ale nucleului de beton. Izolația rămâne parte din perete după turnare, iar poziționarea ei reduce transferul de căldură prin suprafața masivă de beton. Performanța reală nu poate fi însă stabilită doar printr-o singură valoare de rezistență termică. Contează grosimea și tipul izolației, punțile termice, îmbinările, ferestrele, acoperișul, placa peste sol, etanșeitatea și modul în care toate aceste elemente sunt legate. Așadar, un sistem ICF trebuie analizat la nivelul întregii anvelope, nu doar al peretelui.
Miezul de beton nu are rol doar structural. Masa lui mare poate contribui la stabilizarea variațiilor de temperatură din interior, deoarece betonul poate absorbi și elibera căldură în timp. Efectul depinde de grosimea și poziția elementului, de izolație, de orientarea clădirii, de ferestre, de ventilare și de modul în care este încălzită sau răcită locuința. Nu înseamnă că o casă ICF își reglează singură temperatura sau că nu mai are nevoie de instalații eficiente. Avantajul trebuie evaluat împreună cu întregul proiect energetic, în condițiile reale de utilizare și în raport cu clima și orientarea parcelei. În documentația de specialitate se menționează inclusiv rolul masei termice a betonului în menținerea unor temperaturi interioare mai stabile.
Etanșeitatea și continuitatea termoizolației
Un perete performant termic nu rezolvă singur toate pierderile unei case. La o construcție ICF, continuitatea pereților poate ajuta la obținerea unei anvelope bine controlate, dar rezultatul depinde de detaliile de racordare. Zonele din jurul ferestrelor, întâlnirea pereților cu planșeele, legătura cu acoperișul, trecerile instalațiilor și îmbinarea cu fundația trebuie detaliate astfel încât să nu apară trasee necontrolate pentru aer și apă. Etanșeitatea nu trebuie confundată cu lipsa ventilării. O locuință bine închisă are nevoie de un sistem de ventilare corect dimensionat și de controlul umidității interioare.
ICF poate reduce anumite punți termice prin continuitatea termoizolației, însă nu elimină automat toate zonele vulnerabile ale clădirii. Fundația, planșeele, colțurile, buiandrugii, parapetele, acoperișul și zonele în care intră sau ies elemente structurale trebuie analizate separat. Orice întrerupere a stratului termoizolant poate modifica distribuția temperaturii în zona respectivă și poate favoriza pierderile de căldură sau apariția condensului în anumite condiții. Detaliile de execuție sunt, prin urmare, la fel de importante ca materialul de bază. O casă eficientă energetic se obține din continuitatea soluțiilor, nu dintr-un singur produs.
Instalațiile se planifică înainte de turnare
Un aspect care poate surprinde la prima vedere este momentul în care trebuie gândite instalațiile. Într-un perete ICF, nu este recomandat să se trateze ulterior orice traseu ca pe o simplă șlițuire a unei zidării obișnuite. Pozițiile pentru doze, străpungeri, conducte și alte treceri trebuie coordonate cu structura și cu sistemul ICF. Unele trasee pot fi prevăzute înainte de turnare, iar altele pot fi realizate ulterior prin metode compatibile cu soluția aleasă. Important este ca intervențiile să nu afecteze armătura, nucleul de beton, etanșeitatea sau continuitatea termoizolației. Coordonarea dintre arhitectură, structură și instalații devine astfel esențială.

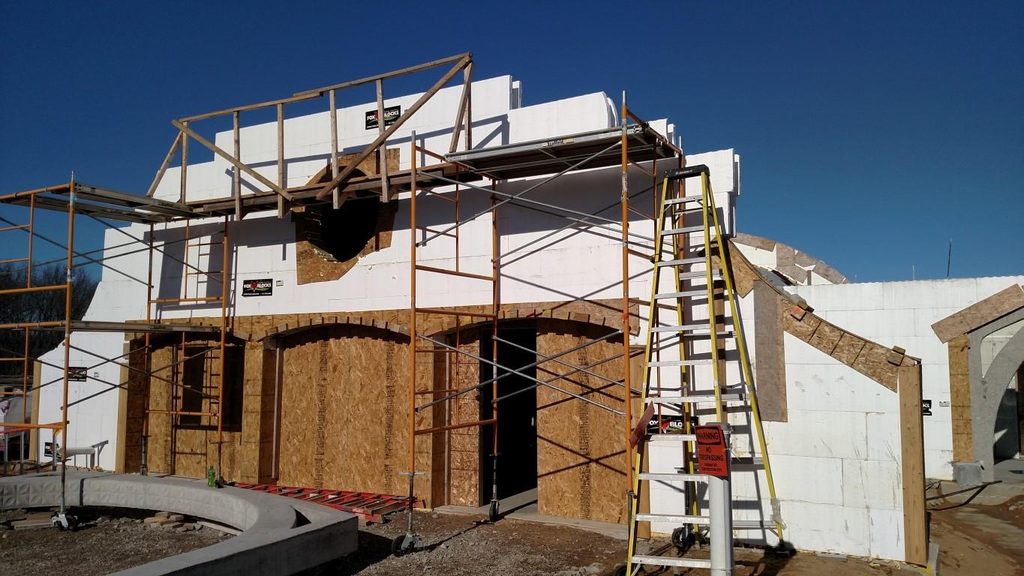

Un avantaj al cofrajelor ICF este că fețele exterioară și interioară pot constitui suport pentru sistemele de finisare prevăzute de producător. În funcție de configurația cofrajului, pot fi folosite tencuieli, sisteme de fațadă sau finisaje interioare compatibile. Nu trebuie însă presupus că orice material poate fi aplicat direct pe orice tip de cofraj. Suportul, stratul de armare, adezivii, plasele și finisajul trebuie alese conform documentației sistemului. La exterior, protecția împotriva apei este deosebit de importantă, mai ales în zonele expuse la ploaie și îngheț. Finisajul trebuie să protejeze ansamblul, nu doar să îi schimbe aspectul.
Ce se întâmplă în cazul soclului și al fundației

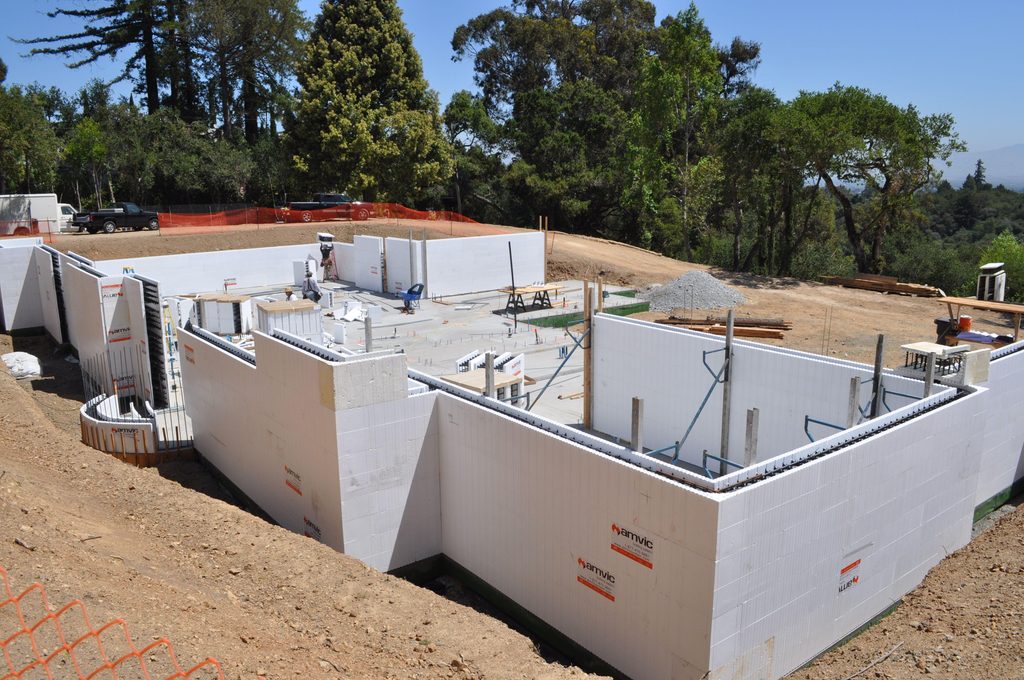

Partea inferioară a casei cere o atenție specială deoarece intră în contact cu terenul, apa și variațiile de temperatură. Un sistem ICF poate fi utilizat și pentru pereți de fundație sau subsol, dar soluția trebuie proiectată în funcție de presiunea pământului, apa subterană, drenaj și hidroizolație. Nu este suficient ca peretele să fie termoizolat. Apa trebuie împiedicată să ajungă în zonele unde poate produce degradări, iar sistemul de drenaj trebuie corelat cu terenul și cu evacuarea apelor.
Pe piață există mai multe tipuri de sisteme ICF, iar aspectul lor asemănător nu înseamnă că sunt identice. Pot varia materialele cofrajului, forma elementelor de legătură, grosimea nucleului de beton, geometria golurilor, modul de armare, dimensiunile blocurilor și soluțiile pentru colțuri sau planșee. Există sisteme cu pereți plani, configurații de tip waffle grid și screen grid, precum și sisteme post-and-beam. Alegerea nu ar trebui făcută după grosimea polistirenului sau după prețul pe bloc, ci după documentația tehnică, performanțele declarate, compatibilitatea cu proiectul și capacitatea echipei de a executa sistemul respectând instrucțiunile producătorului.
Proiectarea trebuie făcută înainte de comandă
Unul dintre riscurile unei abordări greșite este cumpărarea cofrajelor înainte ca proiectul să fie suficient de bine coordonat. Cantitățile, dimensiunile, colțurile, golurile, nivelurile și soluțiile de legătură depind de geometria casei și de sistemul structural. Modificările importante apărute după comandă pot duce la pierderi de material și la improvizații pe șantier. În plus, proiectantul trebuie să știe de la început că structura va fi executată în ICF, pentru a adapta detaliile de fundație, armare, planșee, goluri și prinderi. Sistemul este parte din concepția construcției și nu ar trebui introdus ca o schimbare de ultim moment.
Montajul, realizat de profesioniști

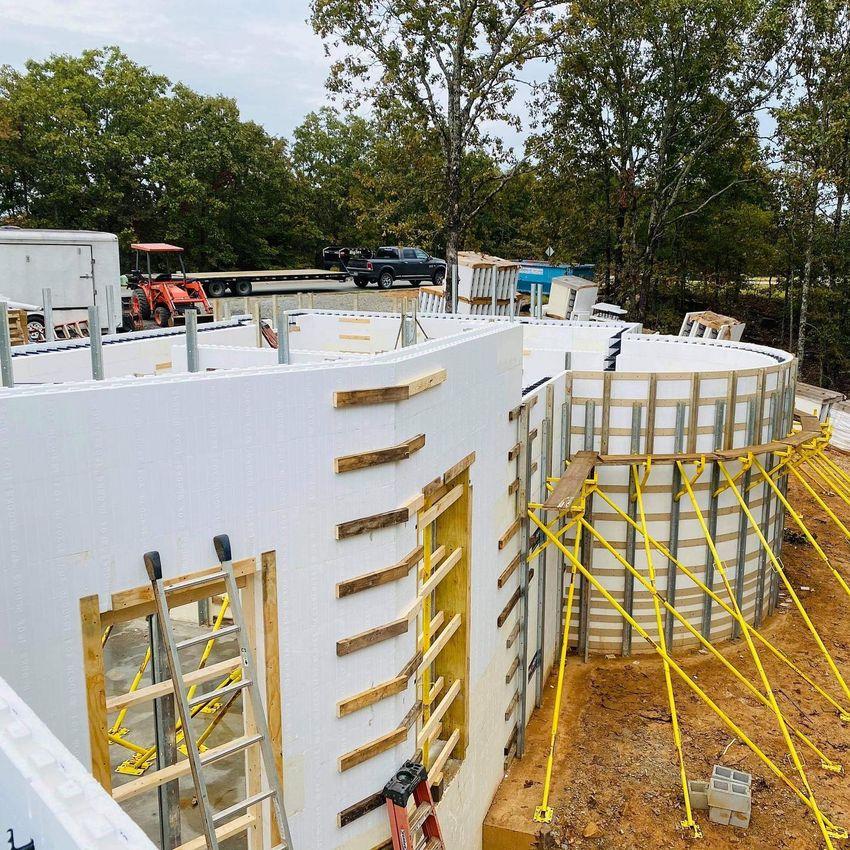

Execuția nu presupune neapărat utilaje speciale comparabile cu cele folosite la cofrajele tradiționale, dar cere o echipă care cunoaște particularitățile sistemului. Montajul blocurilor poate părea simplu deoarece elementele se asamblează într-o succesiune repetitivă, însă greșelile de aliniere se pot transmite pe mai multe rânduri. La fel de importantă este respectarea etapelor de armare și turnare. În timpul umplerii cu beton, pereții trebuie sprijiniți și verificați. Bracing-ul, schelele și modul de implementare nu sunt opțiuni aleatorii în capitolul dedicat construcției ICF. În practică, instruirea echipei și respectarea documentației producătorului pot face diferența dintre o execuție controlată și una cu corecții costisitoare.
Prețul unui bloc ICF nu spune cât costă o casă construită cu această tehnologie. În calcul intră cofrajele, betonul, armătura, fundațiile, sistemele de sprijinire, manopera, pomparea betonului, elementele pentru goluri, finisajele și instalațiile. Unele costuri pot fi compensate prin faptul că anumite funcții sunt integrate, însă acest lucru trebuie verificat pentru fiecare proiect. Contează și disponibilitatea materialelor, distanța până la stația de beton, accesul pe șantier și experiența echipei. O comparație corectă a ofertelor trebuie făcută pentru aceeași suprafață, același nivel de finisare și aceleași performanțe urmărite, nu doar după prețul unui element.
ICF poate deveni o soluție completă în construcții
Faptul că ICF este un sistem de cofraje termoizolante permanente nu schimbă obligațiile legate de proiectarea și autorizarea unei construcții. Casa trebuie proiectată și executată conform reglementărilor aplicabile în România, iar structura trebuie verificată de specialiștii responsabili. Documentația sistemului utilizat trebuie pusă la dispoziția proiectanților și executanților, inclusiv informațiile despre materiale, configurarea peretelui, armare, beton, prinderi și finisaje compatibile. Normele internaționale ACI oferă referințe tehnice pentru proiectarea și execuția ICF, dar cerințele aplicabile unui proiect din România trebuie stabilite în raport cu legislația și reglementările tehnice locale.
Sistemele ICF reunesc într-un singur ansamblu un nucleu structural din beton și straturi termoizolante care rămân în poziție după turnare. Din acest motiv, tehnologia trebuie analizată ca sistem constructiv, nu ca simplu cofraj. Avantajele țin de continuitatea izolației, masa betonului, posibilitatea obținerii unor pereți structurali robuști și integrarea mai multor operațiuni în aceeași etapă de construcție. Rezultatul depinde însă de proiectare, calitatea betonului, armare, sprijinire, turnare, detaliile de la goluri și racorduri și alegerea finisajelor. Pentru o casă ICF bine executată, performanța rezultă din toate aceste elemente puse împreună.
