În construcții, o eroare de câțiva centimetri poate deveni o problemă serioasă atunci când este descoperită prea târziu. O deschidere executată diferit față de proiect, o instalație amplasată în alt loc, un perete care nu respectă poziția prevăzută sau o structură montată cu o abatere aparent mică pot genera lucrări suplimentare, întârzieri și costuri. Scanarea 3D schimbă modul în care aceste situații sunt verificate. În loc ca echipa să se bazeze doar pe măsurători punctuale și pe documentația proiectată, șantierul poate fi transformat într-o reprezentare digitală foarte detaliată. Aceasta permite comparația dintre ceea ce trebuia construit și ceea ce există efectiv.
De la măsurători clasice la milioane de puncte

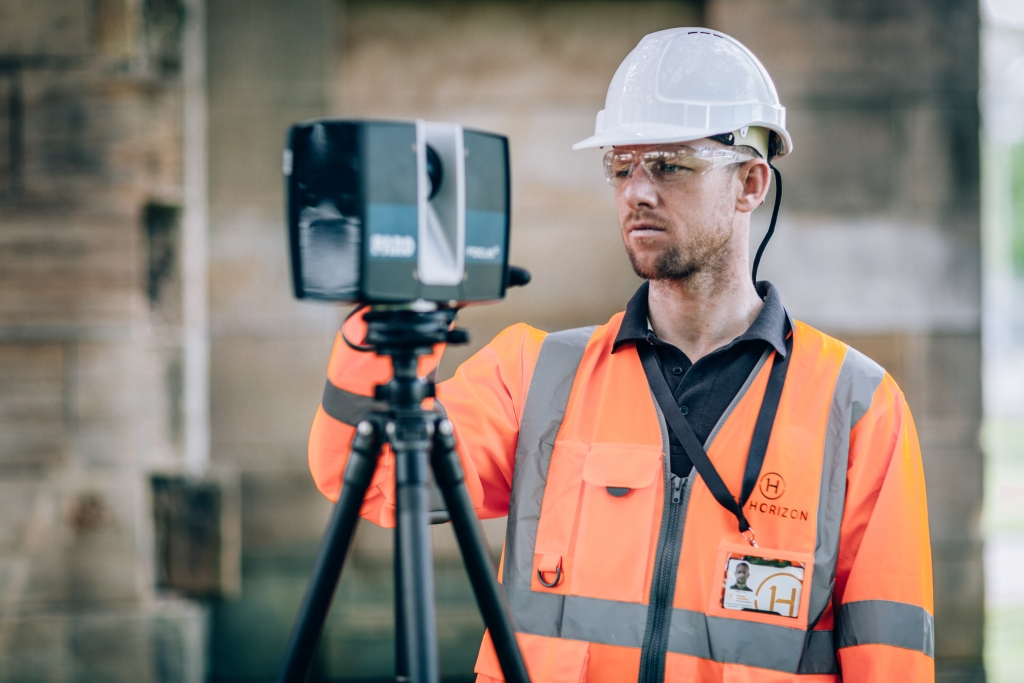

Scanarea 3D cu laser, cunoscută și prin termenii LiDAR sau terrestrial laser scanning, este o metodă de captare fără contact a geometriei reale a unui spațiu sau a unei construcții. Scannerul emite impulsuri laser și înregistrează reflexiile acestora, iar rezultatul este o colecție foarte densă de puncte poziționate în spațiul tridimensional. Această colecție poartă numele de „point cloud”, adică nor de puncte. Fiecare punct conține informații despre poziția sa, iar împreună acestea formează o imagine digitală extrem de precisă a situației din teren. Tehnologia poate captura milioane de puncte măsurabile într-un interval foarte scurt și poate fi utilizată atât pentru construcții noi, cât și pentru documentarea clădirilor existente.
Ce vede scannerul pe un șantier
Spre deosebire de o fotografie obișnuită, scanarea 3D nu urmărește doar aspectul vizual al unei încăperi sau al unei clădiri. Ea înregistrează geometria suprafețelor, poziția elementelor și relațiile dintre acestea. În funcție de echipamentul utilizat, pot fi documentate elemente ale unui proiect precum pereți, stâlpi, grinzi, planșee, goluri, instalații, fațade sau structuri metalice. Datele obținute din mai multe poziții de scanare sunt apoi reunite într-un singur nor de puncte. Calitatea rezultatului depinde de alegerea pozițiilor de scanare, de acoperirea suficientă a suprafețelor, de precizia aparatului și de procesarea corectă a datelor. Cercetările dedicate utilizării scanării laser în construcții subliniază tocmai importanța completitudinii, acurateței și posibilității de înregistrare corectă a tuturor scanărilor într-un sistem comun.
De ce sunt importante erorile descoperite devreme
Problema principală în construcții nu este neapărat existența unei abateri, ci momentul în care aceasta este descoperită. Dacă o eroare este observată înainte de turnarea betonului, montarea unei fațade sau închiderea unui perete, remedierea poate fi relativ simplă. Dacă este identificată după ce au fost montate mai multe sisteme peste elementul respectiv, costurile cresc rapid. Scanarea 3D poate fi utilizată tocmai în aceste puncte de control, pentru a verifica situația reală înainte ca lucrările să avanseze. Facem referire aici la verificarea cofrajelor, armăturilor și golurilor înainte de turnarea betonului, controlul marginilor planșeelor și compararea condițiilor executate cu modelul BIM.
Una dintre confuziile frecvente este asocierea scanării 3D cu o fotografie tridimensională. Cele două tehnologii pot produce rezultate vizuale asemănătoare pentru utilizatorul obișnuit, dar informația este diferită. O imagine poate arăta că un perete este acolo, însă norul de puncte permite măsurarea poziției sale în raport cu alte elemente. Într-un proiect de construcții, această diferență este esențială. Datele scanate pot fi analizate, măsurate, aliniate cu proiectul și transformate în modele digitale. Practic, scannerul nu spune doar „cum arată” șantierul. El poate furniza o bază de date geometrică din care echipa poate afla unde se află fiecare suprafață captată.
Scan-vs-BIM, verificarea dintre proiect și realitate
După captarea datelor, scanările realizate din mai multe poziții trebuie înregistrate într-un sistem comun. Procesul poate include utilizarea unor puncte de control sau ținte de referință, urmată de alinierea fină a norilor de puncte. Datele brute pot conține zgomot și puncte nedorite, care trebuie eliminate înainte de analiza propriu-zisă. În proiectele complexe, procesarea este la fel de importantă ca achiziția. Un scanner performant nu poate compensa o strategie slabă de măsurare sau o înregistrare incorectă a scanărilor. Cercetările recente descriu inclusiv utilizarea unor metode automate de filtrare și de aliniere pentru obținerea unui nor de puncte suficient de precis pentru analiza abaterilor.

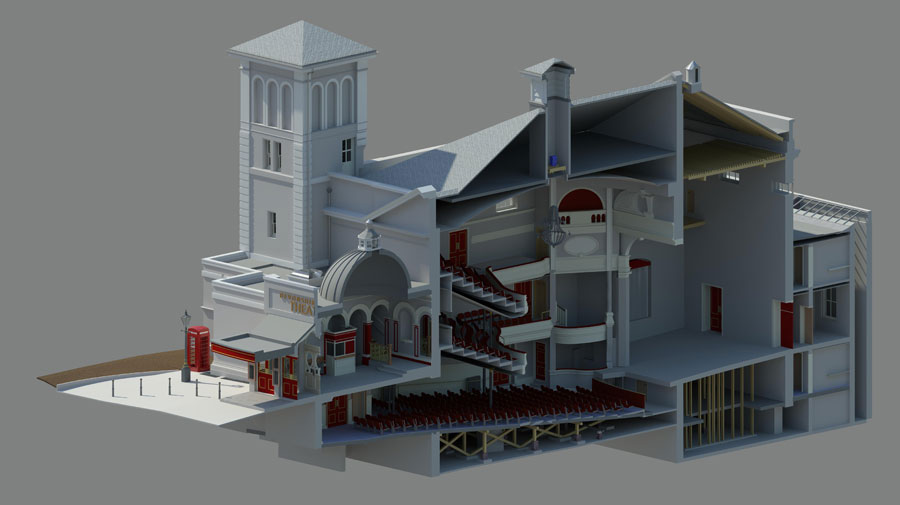

Una dintre cele mai importante aplicații este compararea norului de puncte cu modelul BIM. Procesul este cunoscut drept „Scan-vs-BIM”. În practică, modelul digital reprezintă ceea ce ar trebui să fie construit, iar scanarea arată ceea ce a fost construit efectiv. Cele două pot fi suprapuse pentru identificarea diferențelor. Dacă un element structural se află în afara toleranței stabilite, abaterea poate fi evidențiată înainte de continuarea lucrărilor. Această abordare este diferită de simpla verificare vizuală deoarece oferă posibilitatea unei analize dimensionale. Este indicată utilizarea norului de puncte împreună cu modelele BIM pentru controlul calității, analiza abaterilor, verificarea montajului și monitorizarea progresului.
Renovările sunt un caz ideal pentru scanarea 3D

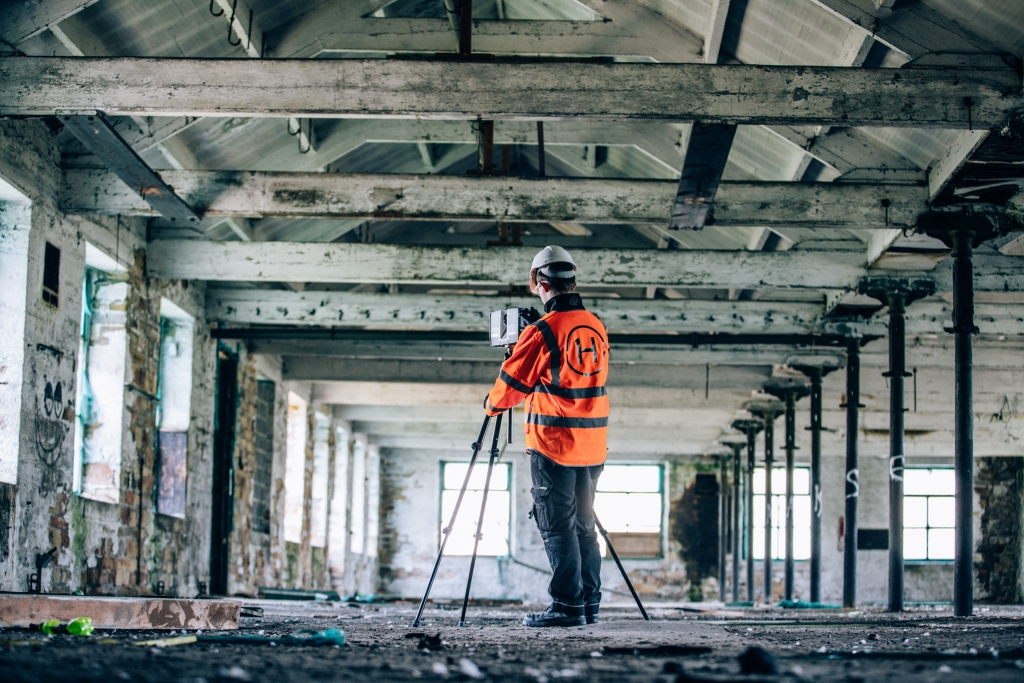

La o construcție nouă, proiectul poate fi foarte bine documentat încă de la început. În cazul unei clădiri vechi, situația este adesea diferită. Planurile pot fi depășite, unele modificări realizate de-a lungul anilor pot să nu apară în documentație. Pereții și planșeele pot avea abateri care nu pot fi observate dintr-un simplu releveu. Scanarea 3D permite înregistrarea situației existente înainte de intervenție. Pentru arhitecți și ingineri, acest lucru înseamnă că proiectarea pornește de la o imagine mult mai apropiată de realitate. În cazul clădirilor istorice, tehnologia poate fi utilă inclusiv pentru conservarea detaliilor și realizarea unor documentații digitale precise.
Metodele tradiționale de verificare se bazează în mare măsură pe măsurători manuale realizate în puncte selectate. Acestea rămân utile și nu vor dispărea, însă scanarea 3D poate completa informația cu o cantitate mult mai mare de date. În locul câtorva măsurători se poate obține o reprezentare densă a suprafețelor. Un studiu publicat recent analizează utilizarea scanării laser terestre pentru controlul calității în construcții. Subliniază totodată și avantajele sale în ceea ce privește viteza și precizia față de anumite metode convenționale de măsurare.
Verificarea armăturilor înainte de betonare
Un avantaj important al scanării 3D este că poate arăta diferența dintre o abatere existentă și una care depășește toleranța acceptată. În construcții, precizia absolută nu este întotdeauna obiectivul. Fiecare element are anumite toleranțe de execuție, iar ceea ce contează este dacă acestea sunt respectate și dacă abaterea afectează elementele care urmează să fie montate. De aceea, scanarea trebuie interpretată în raport cu cerințele proiectului. Într-un flux Scan-vs-BIM, echipa poate stabili limitele relevante și poate analiza diferențele dintre model și realitate în funcție de acestea. Un proiect de cercetare privind construcțiile modulare arată cum toleranțele pot fi definite în modelul BIM și apoi verificate prin compararea cu norul de puncte.
Unul dintre cele mai interesante momente pentru utilizarea scanării 3D este etapa de dinaintea turnării betonului. Odată ce armătura și elementele înglobate sunt acoperite, accesul pentru verificare devine imposibil sau foarte dificil. Scanarea realizată înainte de turnare poate documenta poziția armăturilor, a golurilor, a pieselor înglobate și a altor elemente importante. Datele pot fi comparate cu modelul proiectat pentru identificarea unor poziționări greșite.
Structurile metalice, verificate înainte de montaj

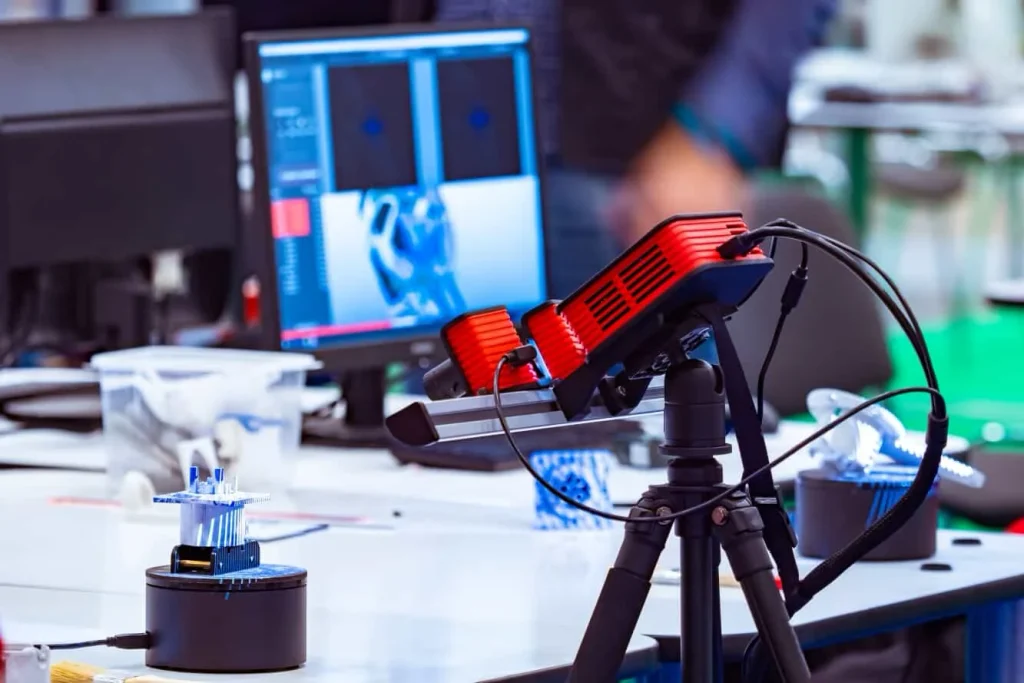

Scanarea 3D este utilă și atunci când elementele sunt fabricate în afara șantierului. Structurile metalice, modulele prefabricate și alte componente pot fi măsurate după producție, iar geometria rezultată poate fi comparată cu modelul digital. Astfel, eventualele abateri pot fi descoperite înainte ca elementele să ajungă în etapa de montaj. În proiectele cu toleranțe stricte, această verificare poate evita situația în care o piesă fabricată necorespunzător ajunge pe șantier și blochează o întreagă secvență de lucrări. Cercetările recente privind structurile prefabricate din oțel folosesc exact această logică, prin filtrarea, înregistrarea și analiza norilor de puncte pentru control dimensional.
Monitorizarea progresului fără măsurători repetate

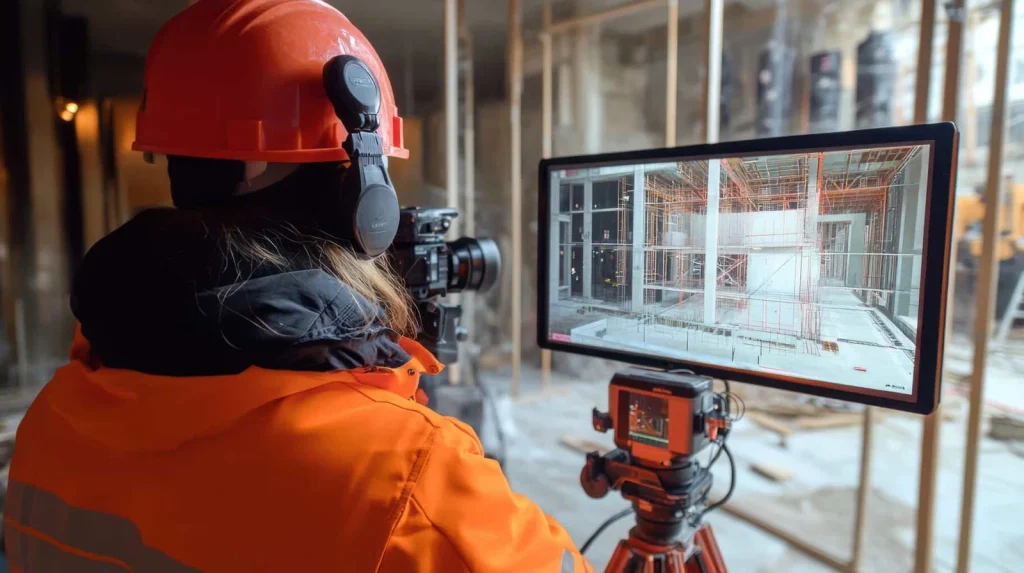

Scanarea 3D poate fi repetată la anumite intervale pe parcursul lucrărilor. Fiecare scanare devine o „fotografie” tridimensională a șantierului la un anumit moment. Comparând aceste capturi, managerul de proiect poate vedea ce elemente au fost executate, unde există întârzieri și dacă lucrările corespund planificării. Este necesară utilizarea norilor de puncte pentru construirea unor modele de progres, fiecare etapă oferind o imagine documentată a stadiului proiectului. Avantajul este că informația poate fi păstrată și analizată ulterior, inclusiv atunci când apare o dispută privind momentul în care o anumită lucrare a fost executată.
O arhivă digitală a lucrărilor
Un șantier se schimbă permanent. Pereții sunt închiși, instalațiile sunt acoperite, structurile sunt finisate, iar accesul la anumite elemente dispare. O scanare realizată înainte de fiecare etapă importantă poate păstra o evidență digitală a situației reale. Acest lucru poate fi util ulterior pentru întreținere, renovare sau intervenții. În cazul unei probleme apărute după finalizarea construcției, proprietarul sau administratorul poate consulta documentația digitală și poate afla cum arăta zona înainte de închiderea pereților sau a plafoanelor. Scanarea devine astfel nu doar un instrument de execuție, ci și o metodă de documentare a clădirii.
Cât de precisă poate fi scanarea 3D
Precizia nu este aceeași pentru toate echipamentele și toate proiectele. Contează tipul scannerului, distanța până la suprafață, condițiile din teren, modul de amplasare, numărul de poziții de scanare și procesarea datelor. În practică, precizia trebuie stabilită în funcție de obiectivul proiectului. Pentru o documentare generală poate fi suficientă o anumită rezoluție, în timp ce controlul unui element prefabricat sau al unei structuri poate necesita cerințe mult mai stricte.
Pe piață există mai multe tipuri de sisteme pentru captarea realității. Scanerele terestre fixe sunt potrivite pentru clădiri, hale și zone în care se poate instala aparatul în mai multe poziții. Există și scanere mobile, sisteme LiDAR montate pe drone și echipamente portabile. Alegerea depinde de suprafața de măsurat, precizia necesară, accesibilitatea zonei și timpul disponibil. Soluțiile LiDAR sunt clasificate în sisteme aeropurtate, terestre staționare, terestre mobile și portabile, fiecare având domenii de utilizare și niveluri de acuratețe diferite.
Dronele completează scanarea de la sol
Pentru șantiere foarte mari, scanarea terestră poate fi completată cu fotogrammetrie sau LiDAR aeropurtat. Dronele pot acoperi rapid suprafețe întinse și pot furniza date despre teren, clădiri, drumuri și evoluția lucrărilor. Nu este însă corect să considerăm drona un înlocuitor universal pentru scannerul terestru. Cele două tehnologii răspund unor nevoi diferite. O dronă este foarte eficientă pentru imaginea de ansamblu și suprafețe greu accesibile, în timp ce un scanner terestru poate furniza date foarte dense și precise în zone unde este necesar controlul detaliilor. Integrarea mai multor metode de captare poate fi soluția cea mai eficientă pentru proiectele complexe.
Casa Magazin a publicat recent un articol despre utilizarea dronelor în construcții pentru măsurători, inspecții și monitorizarea progresului. Datele aeriene pot contribui la realizarea unor modele tridimensionale și pot fi integrate în fluxuri digitale de proiectare și management.
Scanarea 3D și BIM lucrează împreună
Valoarea reală a scanării nu apare atunci când norul de puncte este doar privit pe un monitor. Informația devine mult mai utilă atunci când este introdusă într-un flux BIM. Modelul BIM poate conține geometria proiectată și informații despre elementele construcției, iar scanarea furnizează situația reală. Prin compararea lor, echipa poate analiza diferențele și poate lua decizii pe baza unor date concrete. Cercetările din domeniu indică faptul că integrarea dintre scanarea laser și BIM poate îmbunătăți documentarea „as-built”. Controlul calității și urmărirea progresului pot fi și ele atent documentate.
Ideea că această tehnologie „elimină erorile” trebuie privită cu o anumită rezervă. Scanarea 3D nu poate elimina toate greșelile din construcții. Ea poate însă reduce riscul ca anumite erori să rămână nedetectate până într-o etapă în care remedierea devine dificilă și costisitoare. Există erori de măsurare, suprafețe inaccesibile, probleme de înregistrare a scanărilor și situații în care datele nu sunt suficient de complete. Tocmai de aceea, literatura de specialitate tratează calitatea norului de puncte prin criterii precum acuratețea, completitudinea și posibilitatea de înregistrare corectă.
Calitatea datelor este esențială
Un nor de puncte foarte mare nu este automat și un nor de puncte bun. Dacă anumite zone nu au fost captate, dacă scanările nu au fost corect aliniate sau dacă aparatul a fost amplasat în poziții nepotrivite, rezultatul poate fi dificil de folosit. Planificarea scanării trebuie, prin urmare, să înceapă înainte de intrarea echipei pe teren. Trebuie stabilite zonele care trebuie documentate, nivelul de precizie necesar, pozițiile scannerului și modalitatea de control al rezultatului. Cercetarea dedicată planificării scanării terestre în construcții arată că achiziția datelor trebuie gândită în funcție de obiectiv și de cerințele de calitate ale proiectului.
Nu orice șantier are nevoie de scanare 3D la fiecare etapă. Pentru o casă simplă, cu geometrie redusă și lucrări ușor de verificat, costul poate să nu fie justificat pentru fiecare fază. În schimb, tehnologia devine mult mai interesantă la clădiri complexe, proiecte cu multe instalații, structuri prefabricate, construcții industriale, renovări și intervenții asupra clădirilor existente. Este utilă și atunci când costul unei erori este foarte mare. Cu cât proiectul are mai multe elemente care trebuie să se potrivească exact, cu atât valoarea unei documentări tridimensionale crește.
De la construcție la exploatarea clădirii
Beneficiile nu se termină odată cu recepția. Documentația tridimensională poate fi utilă și în perioada de exploatare. Dacă un proprietar trebuie să intervină asupra unei instalații, să modifice un spațiu sau să planifice o renovare, existența unei reprezentări precise a clădirii poate reduce timpul necesar pentru măsurători și verificări. În proiectele de renovare, aceste date pot deveni baza unei noi etape Scan-to-BIM. Practic, informația colectată în timpul construcției poate continua să fie utilă ani mai târziu, mai ales în clădirile tehnice și în cele care trec prin transformări succesive.
Un alt efect important al scanării 3D în construcții este schimbarea modului în care comunică specialiștii. Arhitectul, inginerul, antreprenorul și managerul de proiect pot analiza aceeași reprezentare digitală a situației din teren. În locul unor descrieri de tipul „peretele este puțin mai în față” sau „instalația pare deplasată”, echipa poate discuta pe baza unor diferențe măsurabile. Acest lucru nu elimină necesitatea experienței profesionale, dar reduce spațiul pentru interpretări. În plus, datele scanate pot fi distribuite către membri ai echipei care nu se află permanent pe șantier, ceea ce poate accelera verificarea și luarea deciziilor.
O nouă formă de control pe șantier
Scanarea 3D schimbă, în esență, momentul în care sunt descoperite problemele. În loc ca echipa să aștepte finalizarea unei etape pentru a constata că ceva nu se potrivește, datele pot fi colectate și analizate pe parcurs. Un perete, o grindă, o instalație, o structură metalică sau o piesă prefabricată pot fi verificate în raport cu proiectul înainte ca lucrările următoare să le ascundă. Cercetările și aplicațiile prezentate de instituții academice și companii din domeniu indică utilizări pentru controlul calității. Sunt vizate și monitorizarea progresului, documentarea construcției sau realizarea modelelor BIM „as-built”.
Pentru industria construcțiilor, avantajul cel mai important al scanării 3D nu este imaginea spectaculoasă a unui nor de puncte. Valoarea reală este posibilitatea de a lua decizii pornind de la ceea ce există efectiv în teren. Proiectul digital poate fi confruntat cu realitatea, abaterile pot fi identificate, progresul poate fi documentat, iar clădirea finalizată poate rămâne însoțită de o arhivă digitală mult mai bogată. Tehnologia nu înlocuiește proiectarea, experiența constructorului sau verificarea profesională, dar adaugă un instrument de control care poate reduce semnificativ incertitudinea. Într-un sector în care o greșeală descoperită târziu poate costa mult, faptul că poți vedea și măsura construcția înainte de a trece la următoarea etapă devine un avantaj important.
